油气田公司生产有线接入网解决方案
+ 查看更多
需求分析
+ 查看更多
对于有一定规模的大中型站场,可以考虑跟随电缆铺设光纤到油井附近,实现通信业务的有线传输和接入。在油气田计量站、处理站等站场铺设光纤形成OTN/MSTP/SDH的环网,在站场等区域部署xPON配备或工业以太网交换机设备,负责管理区域的光纤接入。

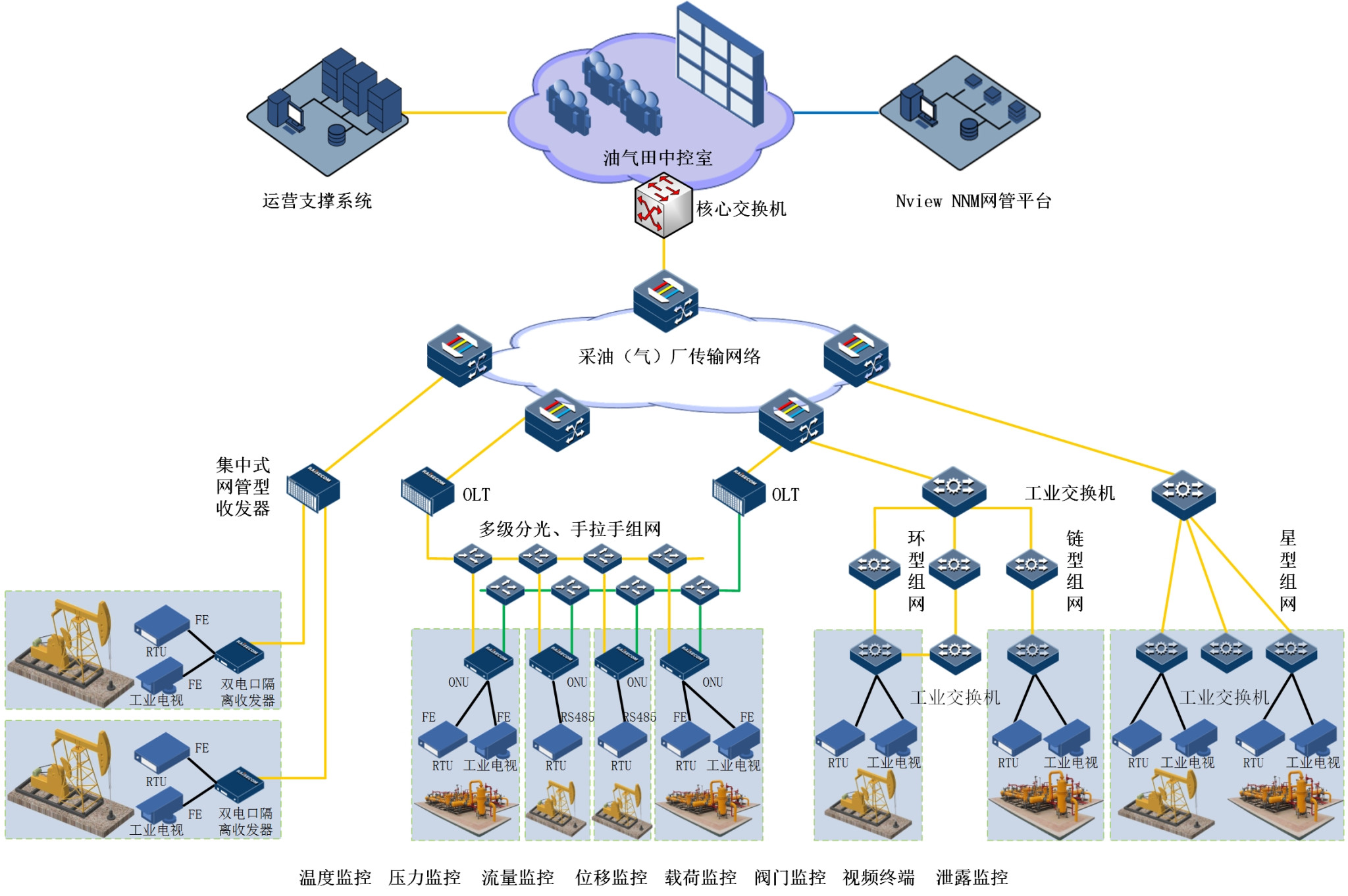

方案拓扑
+ 查看更多

方案介绍
+ 查看更多
对于光缆到井以及中控室、处理站等有人站场推荐采用双电口隔离收发器、xPON、工业以太网交换机组网光纤网络,承载工业电视、SCADA系统等业务。
收发器组网说明
● 在计量站、处理站、井口等场所部署双电口隔离型收发器,与局端集中型收发器形成点对多点组网模式;
● 双电口隔离性收发器具有两个物理隔离的RJ45口,可以连接两种不同的业务,彻底将办公网与生产网隔离开来,保证生产网的安全性;通过局端集中式收发器可以实现全网设备统一管理,降低设备维护成本;光纤链路采用单纤传输,节省光缆资源;
xPON组网说明
● OLT连接油田生产传输网络, OLT设备与部署在计量站、处理站、井口等场所的ONU可以组成一点对多点的组网模式,实现业务的接入;
● 为了进一步提高安全性、可靠性,可以采用2个OLT各出1个PON口,部署在计量站、处理站、井口等场所的双PON口ONU分别连接到这2个OLT上,形成手拉手的组网方式,这样可以实现OLT设备、主干光纤、PON端口、分光器、分支光缆全网的保护,任何1台OLT、任何一个PON口、任何一个分光器、任何一条光缆出现故障都不影响ONU的正常使用。在手拉手保护方式下,切换时间小于20ms。
● 终端信息层采用的ONU设备可以提供FE、RS232、RS485等接口与终端设备互联,对于现场环境特别恶劣的情况,瑞斯康达也可以提供工业级的ONU设备,满足各种恶劣环境。
工业以太网交换机组网说明
● 在计量站、处理站、井口等场所部署工业级以太网交换机,根据现场、光纤等情况可组成环型、链型、星型等多种组网方式;
● 工业以太网交换机设备支持基于ITU-T G.8032环网保护技术,网络出现故障时可在20ms内快速实现环网自愈,确保SCADA网络的可靠运行。
● 此外,瑞斯康达工业级以太网交换机支持Bypass功能,可以在设备电源故障或单台设备故障时,实现光纤链路保护功能,提高网络安全性。
主要特点
+ 查看更多
产品类型丰富
● 瑞斯康达可提供EPON、GPON等多种产品类型,满足现场的多样需求。
● xPON产品支持EPON、10G EPON、GPON技术,OLT产品支持12个PON口、48个PON口、112个PON口、224个PON口等多种产品型号;ONU产品支持FE、RS232、RS485、POTS等多种接口,满足现场多种业务需求;
● 工业级以太网产品包括:卡柜式、机架式、二层/三层、多电口、全千兆、万兆上行等多种类型设备。
工业级标准,适应严苛工作环境
● 瑞斯康达的xPON产品有工业级ONU设备,满足IP40防护等级;
● 工业级以太网交换机设备符合工业级标准设计,能在严酷的环境中达到安全、可靠、稳定的运行。
● 对于抽油井、天然气井、注水井、集气站、计量站、联合站SCADA的工作环境可保证在温度区间-40°~85°C稳定运行。最大限度的保证外场通信的可靠性。
不间断的冗余网络
● 网络正常的运行时间是非常关键的因素。
● 瑞斯康达xPON设备支持支持主干光纤保护(Type B)1+1 保护、支持PON 全保护(Type C/Type D)、支持OLT 上联端口双归属保护、支持跨OLT PON 端口双归属保护(Type B)等多种链路保护,业务可靠性高。
● 瑞斯康达的工业以太网交换机支持基于ITU-T G.8032环网保护技术,网络出现故障时可在20ms内快速实现环网自愈,确保SCADA网络的可靠运行。和采用私有环网协议的工业以太网设备不同,瑞斯康达的工业以太网交换机支持的G.8032让网络与设备的通用性、可复制性更强。更适合应用于油田的工作环境。
● 具有Bypass功能的工业以太网交换机支持光纤链路保护,进一步提高了网络的安全性。
全面网管、易于维护
● 数字化油田通信网络所涉及的以太网交换机、xPON、3G/4G 路由器、工业无线网桥等设备通过Raisecom Nview NNM平台进行管理,实现油田网络设备无管理盲区。对外场相对薄弱的通信管理有较大程度的改善。从侧面提高企业运行效率,降低运维成本,降低风险。
