“云+网+边+端”助力电力公司物联网与数字化建设

电力配网自动化EPON通信解决方案
概述
    电力配网自动化经过了多年的发展,积累丰富的资源和经验。结合电力配网建设的不断深入,电力系统自动化技术发生了深刻的变化,正逐步地从局部的、单一功能的自动化,向整体系统综合自动化发展。而配电网系统的通信建设好与坏直接关系到智能电网建设与发展。配电网自动化通信系统是实现配电网自动化系统最关键的部分。配电网自动化系统需要依靠畅通的通信管道将配电网主站的控制命令及时地下发到众多配电网监控终端,并且将反映终端设备运行状况的实时数据准确地采集并上传到配电网主站。在选择配电网自动化通信方案时,方案中的设备必须满足配电网自动化终端的接口要求,并在网络安全性上具备抗多点故障失效功能。

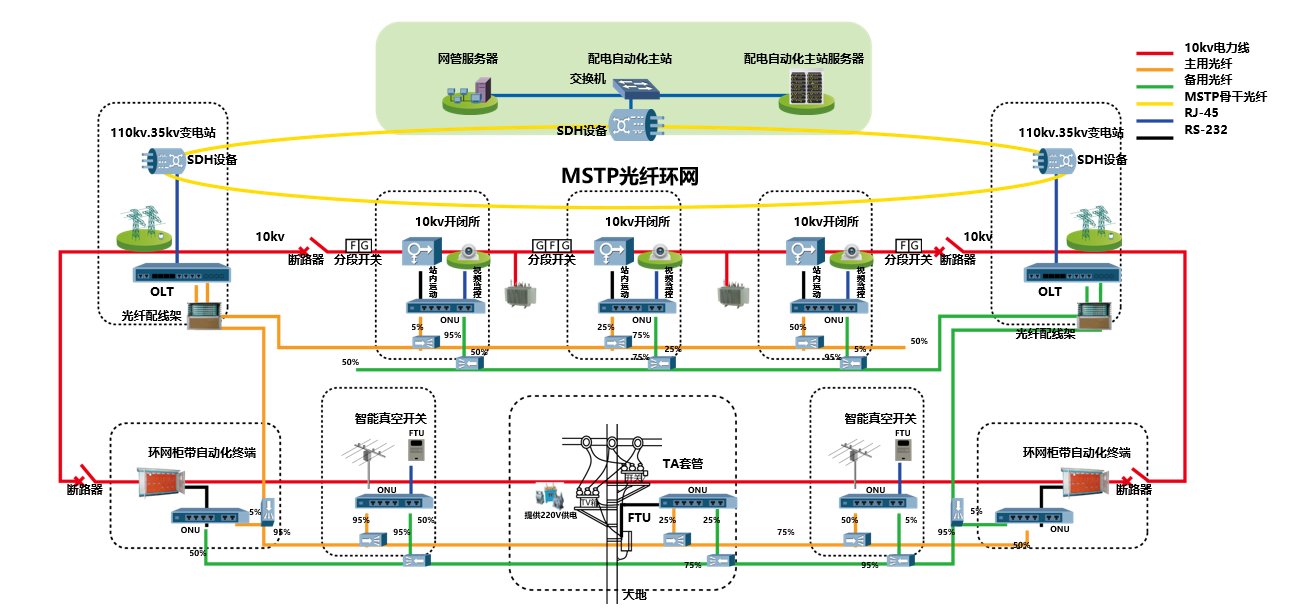

方案拓扑




方案介绍
       根据配电网的光纤布放主要呈链型或部分星型结构,采用EPON构建配电网自动化通信系统。通过OLT汇聚其子站供电区所有ONU采集配电网自动化监控终端的实时工作数据,实现终端与子站的通信;并通过OLT的1000M接口接入SDH/MSTP调度传输网,实现子站与主站的通信。ONU通过无源分光器连接在主干光纤上,相互之间不受影响,独立工作。同时采用手拉手保护,任何一路ONU光纤中断失效后完全不影响整个EPON系统的正常运行,无故障点得配电终端仍和主站系统保持正常通行。网络具有抗多点故障失效性。


主要特点
● 业务接口丰富。ONU具备RS-232/485串行接口,10/100M以太网接口;
● 安全性高。ONU设备具备双PON光口,能实现与OLT设备的全冗余保护Ø组网灵活。可根据配变终端的分布及光缆资源的特点组成链状或带状拓扑;
● ONU供电方式多样化。支持DC24/DC48/AC220多种供电方式;
● ONU工业级设计。金属屏蔽式机盒,有效提升EMC性能;电源采用宽电压极性保护设置,防浪涌冲击;
● 网络集中管理。EPON系统中OLT和ONU均可以通过统一网管平台进行管理,采用802.3ah OAM标准网管协议。
